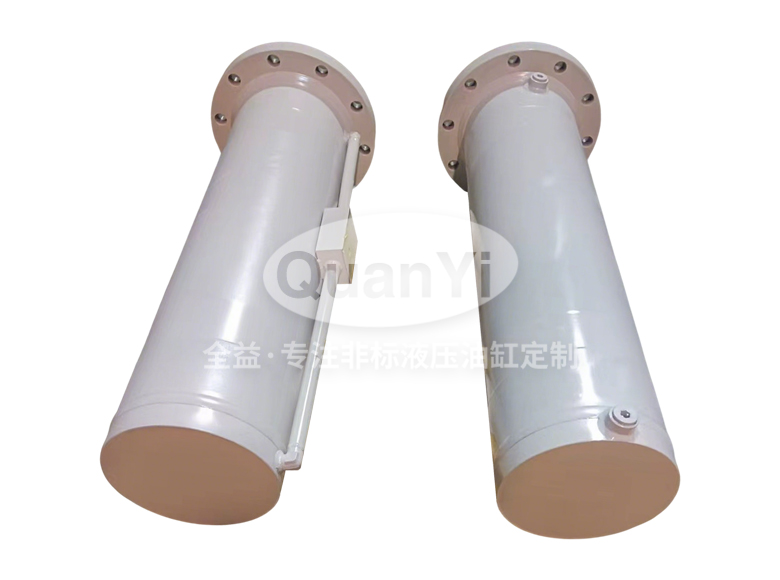

液壓機垂直舉升三級缸 220/180/150/120/100/75-2025

產品概述

常州全益機械制造有限公司設計的此款重型垂直舉升三級液壓油缸，專為大負載、長行程的垂直頂升場景設計。其緊湊的套筒式三級結構，在有限安裝空間內實現了超過2米的總舉升高度。其具備強大的20噸推力，能穩定、精確地舉升重型工件或設備，尤其適用于需要大噸位、高精度且對安裝高度有嚴格限制的工業設備中，是重型液壓機、大型壓力裝配及維修舉升平臺的核心動力部件。

核心特點

1. 三級套筒式緊湊設計：采用220/150/100mm逐級遞減的缸徑布局，三級缸筒如套筒般嵌套。初始安裝高度極低，卻能實現2025mm的總行程，完美解決了大型設備中“大行程”與“小空間”的矛盾。

2. 高壓重載結構強化：核心承壓件如缸筒、活塞桿采用25Mn冷拔管和45鋼，并經精密加工；油管、活塞桿等關鍵部件進行“調質”熱處理。這為承受25MPa高壓和20噸推力提供了堅實的材料基礎。

3. 專為重載設計的導向與支撐系統：每一級活塞桿均配備45鋼導向套，并搭配全套酚醛樹脂支撐環。這種組合在各級缸筒內壁形成均勻的滑動支撐面，有效抵抗巨大偏載力矩，保證三級伸出過程平穩順滑。

4. 高壓與長壽命的密封組合：動密封采用斯特封與聚氨酯桿封組合，斯特封的PTFE耐磨環與NBR彈性體結合，兼顧低摩擦與零泄漏；聚氨酯桿封硬度高、承壓強。靜密封采用多道O型圈，形成可靠屏障。

5. 全方位防塵與防腐保護：每級活塞桿出口處均設置聚氨酯防塵圈，能刮除活塞桿表面附著的頑固污物與腐蝕性介質，保護內部精密密封件和缸筒，特別適用于工廠多塵、潮濕等惡劣環境。

6. 模塊化與易維護性設計：密封件（斯特封、桿封、防塵圈、支撐環）均采用標準規格，并按層級清晰配置。當單級密封需要更換時，可針對性維護，無需拆解整個油缸，顯著降低維護難度和停機時間。

7. 穩固的前法蘭安裝接口：采用前法蘭安裝形式，通過螺栓將油缸牢固地固定在設備基座上。這種安裝方式能將巨大的頂升推力和工作時的振動直接傳遞到主機框架，連接剛性好，安裝穩定可靠。

8. 優化的液壓流道與連接：配備16Mn閥塊和焊接式直角接頭，內部流道設計合理，減少壓力損失，確保三級缸伸縮動作的快速響應與同步協調性。外部接口標準化，便于系統連接。

技術參數

主要應用

1. 大型液壓機主缸：作為四柱或框架式液壓機的核心執行部件，用于金屬鍛壓、板材成型、粉末制品壓制等工藝，提供緩慢而強大的垂直壓力

2. 重型設備維修舉升平臺：用于頂升重型機械設備（如大型電機、齒輪箱、機床主體）進行維修、裝配或位移，其大噸位和精確控制能力至關重要

3. 大型物料提升與夾緊裝置：在冶金、鑄造等行業中，用于垂直提升鋼包、模具或大型鑄件；亦可用于大型工件的垂直壓緊與固定工裝

關于我們

常州全益機械制造有限公司是一家專注于液壓油缸定制生產的廠家。我們提供從設計、生產到售后的全方位服務，可根據客戶的具體需求，定制不同規格、壓力、材質的油缸產品，廣泛適用于各個領域。

歡迎聯系我們獲取最新產品手冊與定制方案！
