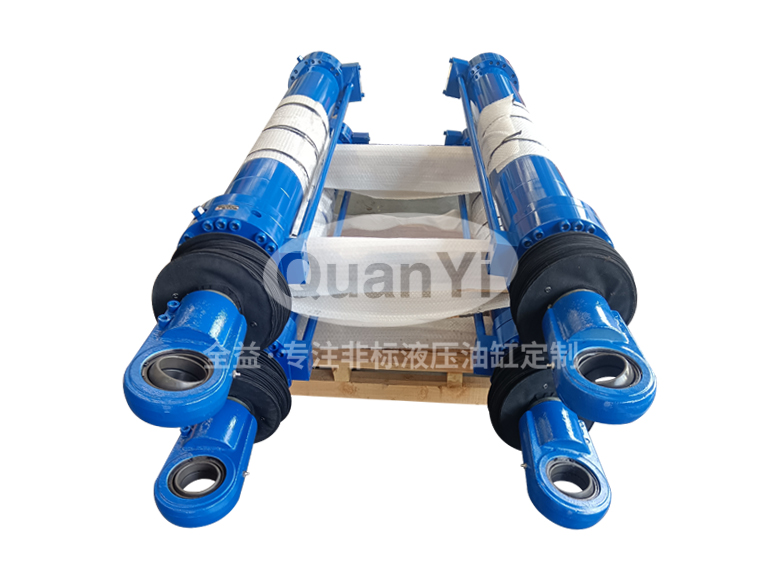

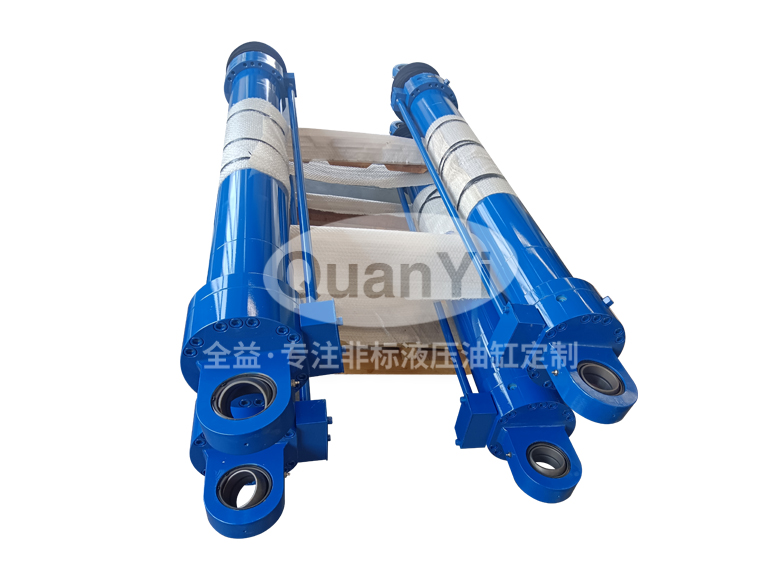

冶金工業回轉設備油缸 160/110-1420

產品概述

常州全益機械制造有限公司專為冶金工業高溫、重載回轉設備設計了此款油?缸，通過直線運動轉換為旋轉或擺動運動，適用于轉爐傾動、鋼包回轉等場景。其工作原理為：液壓油推動活塞桿直線運動，通過前后耳環連接的杠桿或曲柄機構驅動設備旋轉。核心特點包括耐高溫、高壓及重載能力，采用氟橡膠密封和鍍鉻拋光工藝確保密封性與耐磨性，適用于冶金行業極端工況。

核心特點

1. 高溫耐受性?：最高使用溫度達200℃，活塞桿保護罩耐溫400℃，適應煉鋼爐等高溫環境，確保密封件（氟橡膠）在高溫下性能穩定。?

2. 高壓重載設計?：工作壓力25MPa，試驗壓力31.5MPa，可承受冶金設備如轉爐、鋼包的重載沖擊。

3. 緩沖與平穩運行?：兩端設置緩沖裝置，全行程動作時間12秒，避免重載沖擊；靜壓試驗后空載運行10次需無卡阻，確?；剞D(zhuǎn)設備的精確控制。

4. 高強度材質?：缸頭、活塞桿及耳環采用45鋼鍛件，耳環通過超聲波探傷（NB/T47013.3-2015Ⅱ級），關鍵部件壽命≥3年。

5. 精密表面處理?：缸體內壁及活塞桿鍍鉻拋光，鉻層厚度0.03~0.05mm，硬度≥HV600，增強耐磨性和耐腐蝕性。

6. 模塊化維護設計?：配備可更換的緩沖套、標準化連接件（GAS80接頭）和潤滑系統（黃油嘴ZG1/4），便于現場維護和部件更換。

技術參數

主要應用

1. 轉爐傾動裝置?：通過前后耳環鉸接驅動轉爐托圈，緩慢傾動（12秒/全行程）完成出鋼或加料，高溫、高壓和緩沖設計匹配鋼水處理需求

2. 鋼包回轉臺?：驅動鋼包180°旋轉切換，耐多塵和輻射熱環境，關節軸承設計允許微小擺動偏差

3. 軋機擺動升降臺?：承接高溫鋼坯或鋼板，需耐沖擊和高溫，但壓力要求略低于轉爐應用

關于我們

常州全益機械制造有限公司是一家專注于液壓油缸定制生產的廠家。我們提供從設計、生產到售后的全方位服務，可根據客戶的具體需求，定制不同規格、壓力、材質的油缸產品，廣泛適用于各個領域。

歡迎聯系我們獲取最新產品手冊與定制方案！
