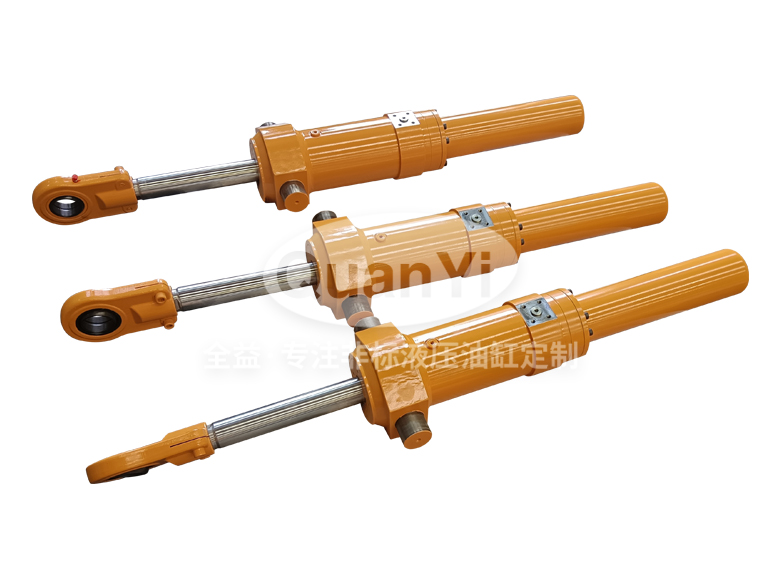

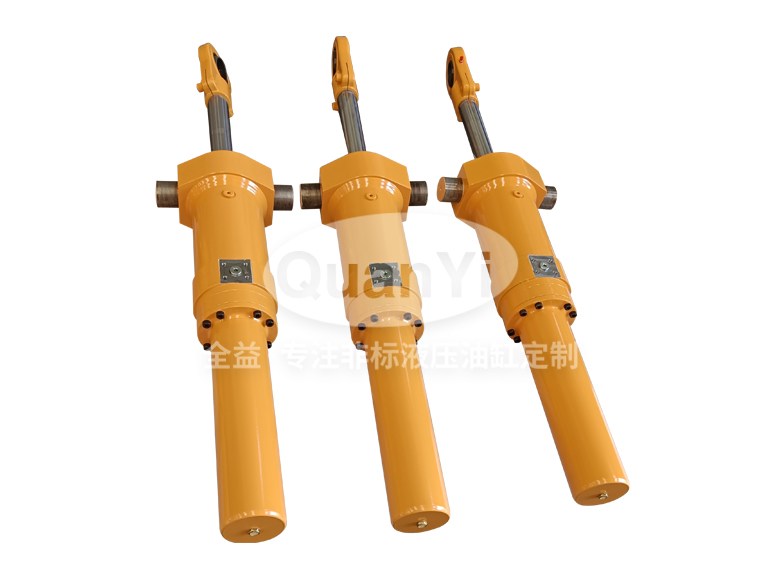

閥門用雙出桿阻尼液壓缸 100-80/45-240

產品概述

常州全益機械制造有限公司專為閥門控制設計了此款雙出桿阻尼液壓缸，結合雙出桿液壓缸與阻尼控制技術，通過對稱結構和可調阻尼特性實現閥門的平穩、精確啟閉。其核心功能是消除水錘效應，保障大型流體輸送系統的安全穩定運行，適用于水電站、石油化工等高壓、高可靠性要求的工業場景。

核心特點

1. ?非對稱缸徑設計：大腔（100mm）與小腔（80mm）直徑差異，實現雙向推力差異與精確速度控制，適應復合運動工況需求。

2. ?雙出桿對稱結構：活塞兩端伸出等徑桿（45mm），確保雙向推力與運動速度一致，簡化控制系統設計，適用于等速往復場景。

3. ?高壓差阻尼控制（16MPa/35MPa）：小腔高壓（35MPa）提供更大拉力，結合節流閥調節排油量，實現運動緩沖與防沖擊，有效抑制水錘效應。

4. ?多重密封可靠性?：采用PTFE-NBR組合密封件與鍍鉻活塞桿（鍍層0.03-0.05mm），耐磨耐腐蝕，保障高壓（35MPa）下長期無泄漏運行。

5. ?內置緩沖減震機制：行程末端通過緩沖套結構產生背壓，使活塞平穩減速至停止，避免閥門與閥座剛性撞擊，延長設備壽命。

6. ?材料工藝強化：活塞桿調質處理（HB241-285）與導向套球墨鑄鐵（QT500-7）材質，兼顧強度與耐磨性，適應高頻次作業。

技術參數

主要應用

1. 水電站?：導葉操作機構、主閥門控制，消除水錘效應

2. 石油化工?：管道切斷閥/調節閥，緊急關閉時平穩緩沖

3. 船舶系統?：舵機控制，需高精度抗沖擊場景
