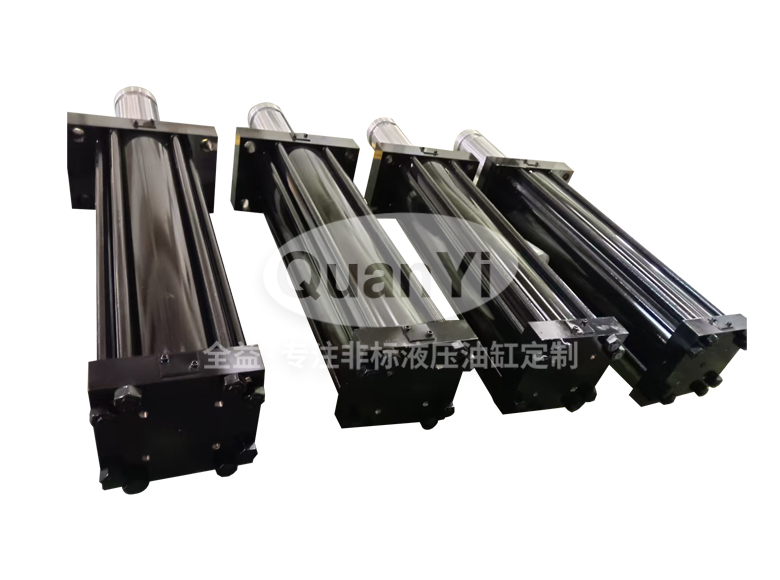

工程機械用四拉桿油缸 255/180-966

產品概述

常州全益機械制造有限公司專為大型工程機械設計了此款高壓四拉桿油缸，集成了高精度位移傳感器，具備實時位置反饋與智能控制功能。采用重型前法蘭安裝和多重高性能密封設計，結構剛性強，能承受極端載荷與沖擊。專為工況惡劣、要求大推力、長行程及精準定位的重型機械設備而打造，是提升設備作業效率與可靠性的核心動力部件。

核心特點

1. 智能閉環控制核心：集成BTL系列直線位移傳感器與專用磁環，結合前蓋內的隔磁片，構成精密位置測量系統。能實時反饋966mm行程內的毫米級位置變化，是實現自動化挖掘、精準吊裝等智能作業的“感知神經”。

2. 重載骨骼：四拉桿框架結構：由8根調質處理的42CrMo合金鋼拉桿構成的張力框架，像“螺栓組”一樣將前、后蓋與缸筒預緊為一個高剛性整體。此結構能極好地抵御34.5MPa高壓產生的巨大縱向膨脹力與復雜工況下的沖擊偏載。

3. 動力核心與超高壓屏障：缸筒采用27SiMn液壓專用鋼管，承壓能力強。其內部配合由派克（Parker）格萊圈（主密封）、斯特封（桿密封）及多個O型圈與PTFE擋圈組成的多級密封系統，在52MPa的嚴苛試驗壓力下構建了可靠的靜密封和動態密封屏障。

4. 鎧甲級活塞桿與持久導向：活塞桿采用45號鋼調質賦予芯部韌性，表面鍍硬鉻拋光形成堅硬耐磨層。其與導向套之間設有酚醛樹脂支撐帶，提供低摩擦、高耐磨的穩定支撐；聚氨酯軸用圈與防塵圈有效防止外部粉塵侵入與內部油液滲出。

5. 為勻速重載運動優化：油缸兩端無緩沖設計，應用于需要平穩、勻速推進或提升的機構。避免緩沖結構在極端載荷下的潛在沖擊，確保動作連貫穩定。

6. 穩固的前法蘭安裝接口：前法蘭安裝形式提供了強大的徑向支撐面和螺栓受力分布，使油缸能夠穩固地“扎根”于主機結構，適合需要承受巨大傾覆力矩的工況。

7. 模塊化與維護便利性設計：采用拉桿式結構，而非焊接式，意味著在維護時可通過拆卸拉桿螺母便捷地分解缸筒、更換活塞密封件或?qū)蛟?，降低維護難度與時間成本。

8. 全工況材料與工藝保障：從42CrMo拉桿、27SiMn缸筒到45號鋼關鍵件調質，所有核心金屬部件均針對重載設計選材與熱處理。結合全系列高強度緊固件，確保了整個油缸在長期、高壓、振動工況下的結構完整性與疲勞壽命。

技術參數

主要應用

1. 大型礦山機械：如巨型液壓挖掘機的大臂舉升油缸、旋回式破碎機的調整油缸，提供巨大挖掘力和穩定支撐

2. 港口重型起重機：作為集裝箱岸橋或門座式起重機的俯仰機構主油缸，實現吊臂的平穩、精準俯仰動作

3. 冶金及重型壓機：用于大型鍛壓機、鋼包翻轉機構的驅動油缸，承受高溫高壓環境，實現精確的位置控制與巨大壓制力
